- Éclairage : 1,5 mm² protégé par un disjoncteur 16 A.
- Prises de courant : 2,5 mm² sur 20 A, ou 1,5 mm² sur 16 A pour un petit nombre de prises.
- Lave-linge, four, chauffe-eau : 2,5 mm² sur 20 A, un circuit dédié par appareil.
- Plaque de cuisson en monophasé : 6 mm² sur 32 A.
- Ligne longue (garage, abri de jardin) : la section se calcule aussi selon la distance, souvent un ou deux crans au-dessus.
La bonne section de câble dépend de deux choses : l’intensité que le circuit va transporter et le calibre du disjoncteur qui le protège. Dans une maison, on retrouve presque toujours les mêmes couples : 1,5 mm² pour la lumière, 2,5 mm² pour les prises et les gros appareils, 6 mm² pour la plaque de cuisson. Mais ces repères valent pour des longueurs courantes, à l’intérieur du logement. Dès que le câble s’allonge, qu’il est enterré ou regroupé avec d’autres, il faut vérifier que la tension arrive encore correctement au bout de la ligne. Voici comment raisonner, circuit par circuit, sans surdimensionner ni prendre de risque.

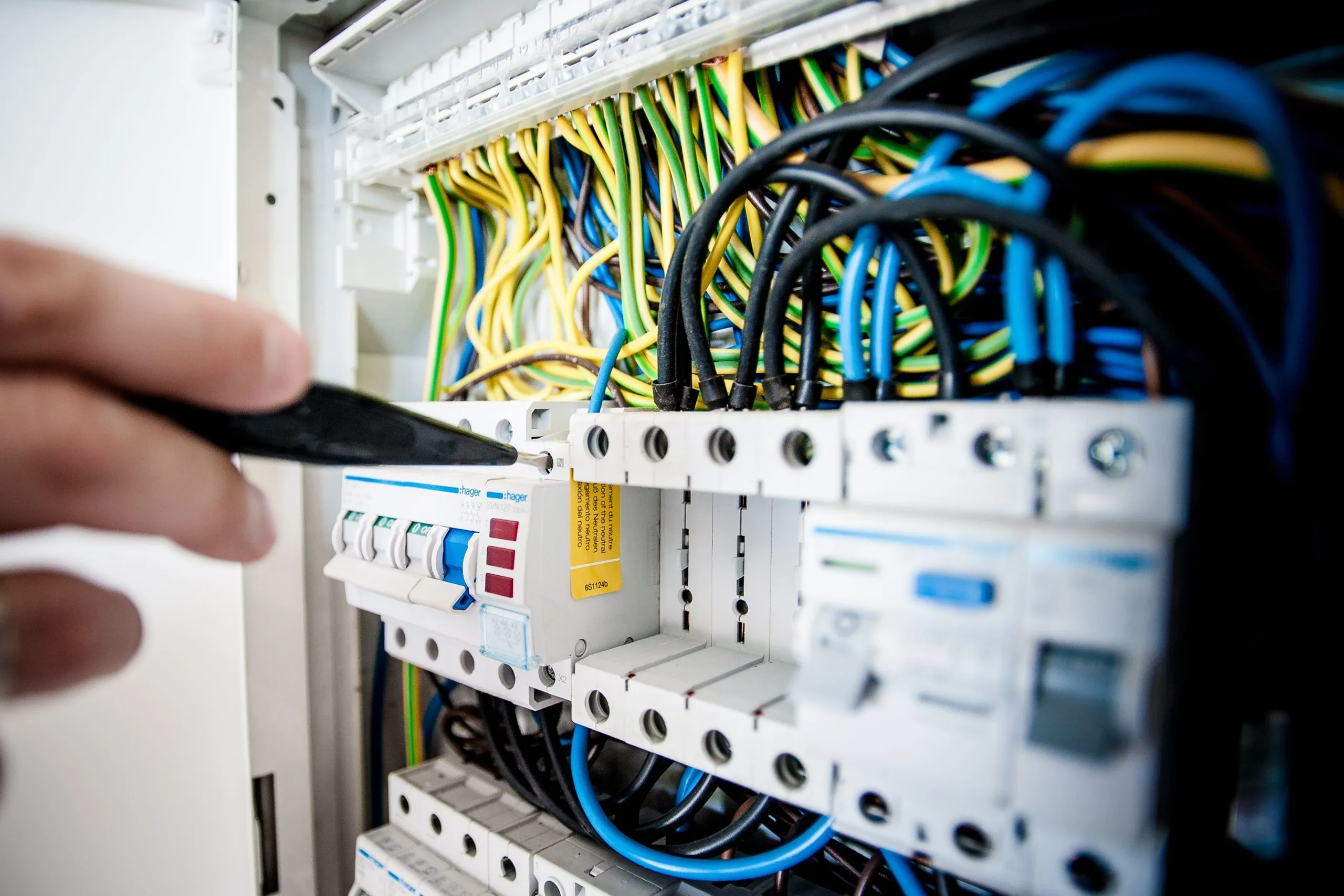

Section, intensité et disjoncteur : trois valeurs qui vont toujours ensemble
Un conducteur trop fin pour le courant qui le traverse chauffe. C’est tout le problème. L’isolant vieillit plus vite, les connexions se dégradent dans les boîtes et les bornes, et dans le pire des cas l’échauffement devient un départ de feu. Le disjoncteur placé au tableau est là pour couper avant que le câble n’atteigne une température dangereuse : son calibre doit donc être adapté à la section, jamais l’inverse.
C’est pour cette raison qu’on ne remplace pas un disjoncteur 16 A par un 20 A parce qu’il « saute trop souvent ». Si le circuit est câblé en 1,5 mm², ce changement supprime la protection du câble. La seule réponse correcte à un disjoncteur qui déclenche régulièrement est de répartir les appareils sur d’autres circuits, ou de tirer une nouvelle ligne de section adaptée.
La norme française des installations électriques basse tension, la NF C 15-100, fixe ces couples section et protection pour le logement. Les valeurs qui suivent en reprennent les repères usuels pour du câble en cuivre. Avant tout chantier, il reste prudent de vérifier la version en vigueur et, pour une installation neuve ou une rénovation lourde, de faire valider le schéma par un électricien.
Les sections usuelles, circuit par circuit
Le tableau ci-dessous rassemble les configurations que l’on croise dans la grande majorité des maisons et appartements, pour des longueurs de ligne habituelles.
| Circuit | Section cuivre | Protection par disjoncteur | Remarque |
|---|---|---|---|
| Éclairage, points lumineux | 1,5 mm² | 16 A | Nombre de points limité par circuit |
| Prises de courant | 1,5 mm² | 16 A | Pour un petit nombre de socles |
| Prises de courant | 2,5 mm² | 20 A | Permet davantage de socles par circuit |
| Volets roulants | 1,5 mm² | 16 A | Circuit souvent regroupé |
| Lave-linge, lave-vaisselle, sèche-linge | 2,5 mm² | 20 A | Un circuit spécialisé par appareil |
| Four | 2,5 mm² | 20 A | Circuit spécialisé |
| Chauffe-eau électrique | 2,5 mm² | 20 A | Souvent piloté en heures creuses |
| Radiateurs électriques | 1,5 mm² ou 2,5 mm² | 16 A ou 20 A | Selon la puissance totale du circuit |
| Plaque de cuisson monophasée | 6 mm² | 32 A | Circuit dédié obligatoire |
Deux remarques pour lire ce tableau sans contresens. D’abord, le 2,5 mm² n’est pas réservé aux prises « puissantes » : il sert surtout à brancher plus de socles sur un même circuit tout en gardant une protection cohérente. Ensuite, les appareils qui chauffent de l’eau ou de l’air (machine à laver, four, chauffe-eau) tirent un courant élevé pendant longtemps. Ils ont chacun leur ligne pour que la charge ne s’additionne pas à celle d’autres équipements.
Quand la longueur du circuit impose une section supérieure
Un câble n’est pas un conducteur parfait : plus il est long, plus la tension baisse entre le tableau et l’appareil. Cette chute de tension reste négligeable dans une chambre à dix mètres du tableau. Elle devient sensible pour un garage éloigné, une dépendance ou un éclairage extérieur au fond du terrain. Les repères courants retiennent une chute maximale d’environ 3 % pour l’éclairage et 5 % pour les autres usages.
En monophasé, on peut l’estimer avec une formule simple : chute de tension (V) = 2 × résistivité × longueur (m) × intensité (A) ÷ section (mm²), avec une résistivité du cuivre d’environ 0,023 Ω.mm²/m une fois le câble en service. On divise ensuite le résultat par 230 V pour obtenir un pourcentage.
- 30 m, 16 A, 2,5 mm² : environ 8,8 V, soit 3,8 %. Acceptable pour des prises.
- 50 m, 20 A, 2,5 mm² : environ 18,4 V, soit 8 %. Beaucoup trop.
- 50 m, 20 A, 4 mm² : environ 11,5 V, soit 5 %. Juste à la limite.
- 50 m, 20 A, 6 mm² : environ 7,7 V, soit 3,3 %. Confortable.
Ce calcul montre pourquoi on rencontre du 6 mm², voire du 10 mm², pour alimenter un simple tableau secondaire dans une dépendance. La section ne protège pas mieux contre la surcharge, elle évite que les appareils fonctionnent mal, qu’un moteur peine au démarrage ou qu’une lampe scintille.
La norme internationale IEC 60287, qui traite du calcul du courant admissible dans les câbles, rappelle d’ailleurs un point souvent oublié : retenir la section minimale réduit l’achat initial, mais un conducteur plus gros perd moins d’énergie en chaleur pendant toute sa durée de service. Sur une ligne longue et très sollicitée, monter d’une section peut être un choix rentable autant que technique.
À lire aussi
Abri de jardin, garage, portail : ce que la tranchée change au calcul
Amener l’électricité hors de la maison, c’est souvent le projet qui fait hésiter sur la section. La distance joue, comme on vient de le voir, mais le mode de pose compte tout autant. Un câble enterré ne dissipe pas sa chaleur comme un câble à l’air libre : la nature du sol, sa température, la profondeur et la présence d’autres câbles dans la même tranchée modifient l’intensité qu’il peut transporter sans surchauffer. Les tableaux de dimensionnement professionnels traduisent cela par des coefficients de correction (mode de pose, température du sol, regroupement de circuits) qui se multiplient entre eux et peuvent conduire à retenir une section supérieure à celle prévue en intérieur.
Concrètement, on utilise un câble conçu pour l’enterrement direct ou sous fourreau, de type U-1000 R2V, passé dans une gaine annelée rouge, avec un grillage avertisseur rouge posé au-dessus pour signaler sa présence lors de futurs travaux. La profondeur généralement admise dans un jardin est d’au moins 50 cm. Pour un portail motorisé, un éclairage d’allée ou un atelier, la tranchée se prépare donc avec la même rigueur que le choix du conducteur : tracé rectiligne et repéré sur un plan, fond de fouille débarrassé des pierres, lit de sable si le terrain est caillouteux. Sur un terrain en pente ou très argileux, il est souvent plus simple de confier l’ouverture de la tranchée à une entreprise de travaux extérieurs comme concept-terrassement, puis de laisser l’électricien dimensionner et raccorder la ligne une fois le fourreau en place.
Dernier conseil pour ces liaisons extérieures : prévoir large. Un fourreau d’un diamètre confortable permet de remplacer ou d’ajouter un câble plus tard sans rouvrir le jardin, et une section un cran au-dessus du strict nécessaire laisse la porte ouverte à un futur atelier, une pompe ou une recharge de véhicule.
Rigide ou souple, cuivre ou aluminium : bien lire le marquage
Dans une installation fixe, on pose du fil rigide sous conduit (H07V-U) ou du câble multiconducteur (U-1000 R2V). Le fil souple (H07V-K) se manipule plus facilement mais demande des embouts de câblage pour être serré correctement dans les bornes. Les rallonges et cordons d’appareils, eux, ne doivent jamais servir d’installation permanente.
Le marquage imprimé sur la gaine indique le nombre de conducteurs et leur section, par exemple 3G2,5 pour trois conducteurs de 2,5 mm² dont un vert et jaune. L’aluminium existe pour les fortes sections, notamment sur les branchements, mais il conduit moins bien que le cuivre : à intensité égale, il faut une section plus grosse et des connexions adaptées. Dans le logement, le cuivre reste la règle.
Les erreurs de dimensionnement qui reviennent le plus souvent
- Monter le calibre d’un disjoncteur sans changer le câble qu’il protège.
- Prolonger un circuit existant en 1,5 mm² avec du 2,5 mm², puis le protéger en 20 A : le tronçon le plus fin fixe la protection maximale.
- Alimenter un abri ou un garage depuis une simple prise intérieure, avec une ligne longue et une section prévue pour quelques mètres.
- Oublier que plusieurs câbles serrés dans un même conduit chauffent davantage qu’un câble isolé.
- Brancher un appareil puissant ajouté après coup (climatiseur, plaque induction) sur un circuit de prises ordinaire.
Dans tous ces cas, le symptôme est le même : un disjoncteur qui déclenche, une prise qui tiédit, une odeur de chaud près d’une boîte de dérivation. Ce sont des signaux à prendre au sérieux, qui justifient de couper le circuit et de faire contrôler l’installation.
Peut-on câbler un circuit d’éclairage en 2,5 mm² ?
Oui, une section plus forte n’est jamais dangereuse en soi. Elle est simplement plus chère, plus rigide et plus difficile à loger dans les bornes des interrupteurs et des douilles. On la réserve aux circuits d’éclairage très longs, par exemple pour des luminaires extérieurs éloignés du tableau.
Quelle section prévoir pour recharger une voiture électrique à domicile ?
Cela dépend de la puissance de la borne et de la distance avec le tableau. Une borne de 7 kW en monophasé demande souvent du 6 mm², parfois du 10 mm² sur une longue distance. Au-delà de 3,7 kW, l’installation doit être réalisée par un professionnel qualifié pour les infrastructures de recharge, qui fera le calcul précis.
Un radiateur électrique peut-il être branché sur du 1,5 mm² ?
Oui, à condition que la puissance totale des radiateurs du circuit reste compatible avec une protection de 16 A. Si l’on regroupe plusieurs appareils puissants sur la même ligne, on passe en 2,5 mm² avec un disjoncteur 20 A.
Comment connaître la section d’un câble déjà en place ?
Le marquage sur la gaine extérieure l’indique le plus souvent. À défaut, on peut mesurer le diamètre de l’âme dénudée : environ 1,4 mm pour du 1,5 mm² et 1,8 mm pour du 2,5 mm². Le circuit doit être coupé au tableau et la mise hors tension vérifiée avant toute manipulation.
Faut-il refaire toute une ligne dont la section est trop faible ?
Pas forcément. On peut parfois adapter la protection au câble existant et déplacer les appareils gourmands sur un nouveau circuit. Si la ligne alimente un usage qui exige réellement plus de courant, la seule solution sûre est de la remplacer sur toute sa longueur.
